闭合电路欧姆定律

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-01-10
闭合电路欧姆定律

闭合电路欧姆定律的内容:闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。

闭合电路欧姆定律公式:I=E/(R+r),I表示电路中电流,E表示电动势,R表示外总电阻,r表示电池内阻。

常用闭合电路欧姆定律公式变形式有:E=I (R+r);E=U外+U内;U外=E-Ir。

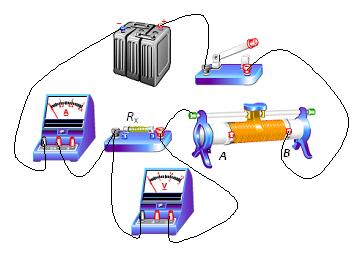

闭合电路欧姆定律

对闭合欧姆定律的理解

①用电压表接在电源两极间测得的电压是路端电压U外,不是内电路两端的电压U内,也不是电源电动势,所以U外<E。

②当电源没有接入电路时,因无电流通过内电路,所以U内=0,此时E=U外,即电源电动势等于电源没有接入电路时的路端电压。

③式E=I (R+r)只适用于外电路为纯电阻的闭合电路。U外=E-Ir和E=U外+U内适用于所有的闭合电路。

闭合电路欧姆定律相关的定义

①内电路:电源内部的电路叫做闭合电路的内电路。

②内阻:内电路的电阻叫做电源的内阻。

③内电压:当电路中有电流通过时,内电路两端的电压叫内电压,用U内表示。

④外电路:电源外部的电路叫闭合电路的外电路。

⑤外电压:外电路两端的电压叫外电压,也叫路端电压,用U外表示。

⑥电动势:电动势表示在不同的电源中非静电力做功的本领,常用符号E(有时也可用ε)表示。

电动势与电压的区别

电动势是对电源而言的,它描述移送单位电量时非静电力做功的多少,即移送1库电量时其他形式的能转化为电能的多少。

电压是对某一段电路而言的,它描述在这段电路中移送单位电量时电场力做功的多少,即移送1C电量时电能转化为其他形式能的多少。

两者是截然不同的物理量,万勿混淆,顺便指出,从能量转化观点来说,电势差、电压、电压降、电压损失等,都表示电场力移送单位电量时电能转化为其他形式能的多少,只不过是几种形式不同的说法而已,习惯上在静电学中常用“电势差”的说法;在电路问题中常用“电压”的说法;在串联分压电路中,常把分压电阻上的电压叫做“电压降”;在远距离输电问题中,输电导线上的电压是没有利用价值的,常叫做“电压损失”。
